輥式矯直機的結構

　　 根據用途和結構的不同，輥式矯直機可分為板式輥式矯直機、型鋼輥式矯直機和管材和棒材斜輥式矯直機。 輥式矯直機主要由電機、減速器、齒輪座、連接軸、矯直輥工作座等組成。

　　 板材矯直機:板材矯直機是根據矯直輥和調整方法設置的. 類型有平行輥矯直機、可調矯直輥撓度矯直機、斜輥矯直機等。

　　 平行輥矯直機:平行輥矯直機的上下兩排矯直輥平行設置，下排輥固定，上排輥可獨立調節。

　　 斜輥矯直機:矯直機的下排輥是固定的，上排輥安裝在可調矯直的上機架中，上排輥可以調節成與下排輥形成斜面。

　　 可調矯正輥撓度矯直機:矯直機的支承輥被分段。

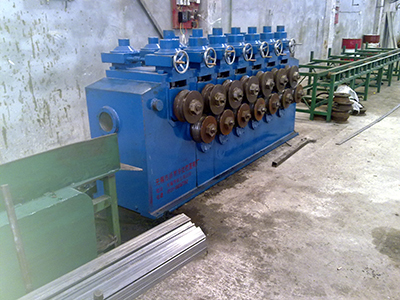

　　 型鋼矯直機:在鋼材生產過程中，具有復雜截面的鋼材，如工字鋼、槽鋼和鋼軌被冷卻和矯直。 為了適應材料品種和規格更多的特點，型材矯直機中的矯直輥由輥和帶有孔和槽的可拆卸輥套組成。 矯直輥套具有整體式和組合式。 組合式由幾個輥環和墊圈組成，因此，通過匹配一組輥環和不同墊圈，可以矯直不同規格的同種鋼材。 組合軸套主要用于矯直大型鋼材，如工字鋼、槽鋼和鋼軌。 根據矯直輥套在輥軸上的不同位置，鋼矯直機在結構上分為懸臂矯直機和閉式矯直機。

　　 懸臂矯直機(也稱為開式矯直機) :懸臂矯直機是指矯直輥放置在機架的一側，輥放置在輥懸臂上。  該矯直機具有操作、調節、維護和更換軸套等方便的特點. 然而，由于輥是懸臂式的，輥軸的兩個支撐軸承受力不均勻，因此在過去，這種類型的矯直機主要用于矯直中小型型鋼。

　　 閉式矯直機:閉式矯直機的矯直輥位于輥軸的兩個軸承之間。 其結構特點是矯直輥位于中間位置，使得軸兩端的承載能力均勻，底座剛性好，主要用于大型鋼材的矯直。 缺點是操作者在生產中看不到鋼材矯直，這給調整工作帶來困難。 此外，更換輥套時拆卸和組裝不方便，影響矯直機的工作效率。

　　 管棒材矯直機:用于矯直管材和棒材的輥式矯直機通常稱為斜輥矯直機。 斜輥矯直機的矯直輥是傾斜放置的，當鉆桿進入矯直機時，它不僅會(huì )向前移動，還會(huì )旋轉。 在矯直過程中，通過反復彎曲和變形幾個輥來矯直鉆桿。 根據輥的數量，斜輥矯直機分為三個輥、五個輥、六個輥和七個輥。
